世上最小的金卤灯。
弧长仅为1.2mm，可有效利用光能，有助于实现光学系统的小型化和轻量化设计。
产品特征
- 短弧；
- 高效率白光；
- 良好的光通量维持性能。
主要用途
光纤光源、投影设备、舞台照明等
■Welch Allyn金卤灯的主要特征
|
■21W 光谱分布图（无反光杯) |
■50W 光谱分布图（无反光杯) |
 |
 |
■配光特性 |
 |
|
产品规格
■Solarc Lamp 10W
| 灯泡规格 | M10P002 | M10N001 | 镇流器规格 | B10N002 |
| 总光通量（Lm） | 500 | 530 | 适用电池 | 镍镉充电电池or 镍氢充电电池 |
| 350小时后的光通量维持率 | 85%以上 | 90%以上 | 电池数量 | 10节 |
| 700小时后的光通量维持率 | 75%以上 | 85%以上 | 输入电压(※1) | 12.8V |
| 1000小时后的光通量维持率 | 70%以上 | 80%以上 | 最大连续点灯电压 | 13.6V |
| 平均寿命（h） | 1,000 | 1,000 | 绝对瞬间电压 | 14.2V |
| 相关色温（°K） | 6,000 | 7,500 | 识别标识(电线颜色)+/- | 红/黑 |
| 达到90％光通量所需时间 | 10秒 | 灯壳最高温度 | 90℃ | |
| 再启动后达到90％ 光通量的所需时间 |
5秒 | 反极信号 | 1秒以内 | |
| 配光角度 | 13度 | - | 功率因数(室温25℃) | 70～75% |
| 中心发光强度 | 4,100 | - | 停止时间 | 3秒 |
| 光谱漂移 | 5％以下 | 镇流器停止后 重新启动所需时间 |
3秒 | |
| fig No. | 1 | 2 | 标准启动电压 | 6.0kV |
※灯泡性能易受使用环境的影响，特别要注意灯泡本身及周围温度的日常管理。
※可提供M10P001-1系列(配光角度6度)。
※1 还有其他输入电压规格的10W专用镇流器，其相关信息请点击这里。
■Solarc Lamp 21W/24W/50W
| 规 格 | M21N002 | M21N003 | M21E001 | M21P011 | M21P021 |
| 灯泡功率（W） | 21 | 21 | 21 | 24 | 24 |
| 反光杯大小 | - | - | MR11（φ35mm） | MR16（φ50mm） | MR16(φ50mm） |
| 入射角度 | - | - | - | 12 | 20 |
| 焦斑直径 | - | - | 辉度50％ 2mm |
平行光 | 平行光 |
| 焦 距 | - | - | 距反射镜面 14.7mm |
平行光 | 平行光 |
| 总光通量（Lm） | 1,500 | 1,300 | 1,500 | 1,850 | 1,850 |
| 平均寿命（h） | 750 | 750 | 750 | 350 | 350 |
| 色温（°K） | 5,380 | 4,980 | 5,380 | 5,200 | 5,200 |
| 启动时间 | 达到总光通量90％以上，需要约20秒（100%光通量，需要约30秒） | ||||
| 再启动时间 | 约30秒 | ||||
| 适用灯座 | C18A004 | C18A004 | C18A003 | C18A003 | C18A003 |
| 镇流器 | B19R001 / B22R001 / B25R001※ | ||||
| fig No. | 1 | 6 | 2 | 3 | 3 |
| 规 格 | M50E014 | M50E021 | M50E032（UV） |
| 灯泡功率（W） | 50 | 50 | 50 |
| 反光杯大小 | MR16（φ50mm） | ||
| 入射角度 | - | - | - |
| 焦斑直径 | 辉度50％时10mm | 辉度50％时6mm | 辉度50％时10mm |
| 焦 距 | 47.2 | 23.8 | 38.05 |
| 总光通量（Lm） | 1,300 | 1,425 | 2,600 |
| 平均寿命（h） | 2,500 | 2,500 | 2,000 |
| 色温（°K） | 7,660 | 6,000 | 5,900 |
| 启动时间 | 达到总光通量90％以上，需要约20秒（100%光通量，需要30秒） | ||
| 再启动时间 | 约30秒 | ||
| 适用灯座 | C18A003 | ||
| 镇流器 | B50R004 | ||
| fig No. | 4 | 5 | - |
※M50E021总光通量为4mm狭缝入射时的数值。
※M50E032为紫外线辐射系列。
※超小型金卤灯相关技术资料，请点击这里。

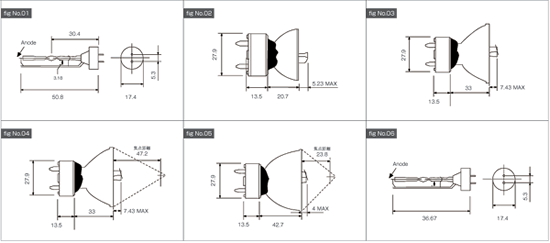

尺寸单位 mm
