LUXTEL®llc CeraLux®
紧凑型短弧氙灯 VIS系列
陶瓷腔体内安装小型反射镜的VIS系列紧凑型氙弧灯。内置镀铝反射镜和UV固化处理的外玻壳，可有效发射可见光。
产品特征
- 内置调好光轴的反射镜；
- 比石英玻璃短弧氙灯还要小；
- 输出光谱接近于太阳光；
- 有平行光和聚光两种系列；
- 可提供85W～1500W多种功率。
主要用途
口腔医疗用光固化装置、内视镜、各种光纤光源、计量、可见光·红外线探照灯、红外线加热、投影仪、各种照明、背投影仪。
产品规格
| A-BODY |
B-BODY |
 |
 |
| C-BODY(聚光型) |
D-BODY(聚光型) |
 |
 |
|
■光谱分布图 |
■反射镜特性 VIS系列
(型号“-F”)：镀铝反射涂层 |
 |
 |
■应用事例
 |
 |
 |
| 手术用头灯 |
散热模组系列 |
医疗设备用
OEM灯模组 |
|
■A-BODY
| 型 号 |
聚光型 |
平行光型 |
| CL85AF-10F |
CL150AF-10F |
CL85AF |
CL150AＦ |
| 功率（W） |
公称 |
85 |
150 |
85 |
150 |
| 范围 |
85-100 |
100-160 |
85-100 |
100-160 |
| 电流（A DC） |
公称 |
7.7 |
12.5 |
7.7 |
12.5 |
| 范围 |
7-10 |
10-14 |
7-10 |
10-14 |
| 电压（V DC） |
公称 |
11 |
13 |
11 |
13 |
| 范围 |
10-14 |
11-14 |
10-14 |
11-14 |
| 最小启动电压（ｋV） |
23 |
23 |
| 最高温度（°Ｃ） |
125 |
125 |
| 平均寿命（ｈ） |
1000（初始辐射量的50%） |
1000（初始辐射量的50%）
|
| 辐射功率（W） |
7 |
21 |
7 |
16 |
| 总光通量（ｌｍ） |
800 |
1800 |
700 |
1400 |
| UV辐射（W） |
＜0.5 |
1 |
＜0.5 |
＜1 |
| IR辐射（W） |
4 |
12 |
3 |
8 |
| 色温（°K） |
5800 |
5800 |
| 入射特性（° ） |
- |
- |
5 |
5 |
※灯管直径为聚光型和平行光型通用尺寸。
■B-BODY
| 型 号 |
聚光型 |
平行光型 |
| CL125BF-10F |
CL175BF-10F |
CL300BF-10F |
CL125BＦ |
CL175BＦ |
CL300BＦ |
功率
（W） |
公称 |
125 |
175 |
300 |
125 |
175 |
300 |
| 范围 |
75-150 |
150-200 |
175-330 |
75-150 |
150-200 |
180-330 |
电流
（A DC） |
公称 |
11 |
14 |
22 |
12 |
14 |
21 |
| 范围 |
8-14 |
12-16 |
13-23 |
8-14 |
12-16 |
10-22 |
电压
（V DC） |
公称 |
11 |
12.5 |
13.5 |
11 |
12.5 |
14 |
| 范围 |
10-12.5 |
10.5-13.5 |
11.5-15 |
9.5-12.5 |
11-14 |
13-16 |
| 最小始動電圧（ｋV） |
23 |
23 |
最大温度
（°Ｃ） |
150 |
150 |
| 平均寿命（ｈ） |
1000（初始辐射量的50%） |
1000（初始辐射量的50%） |
| 辐射功率（W） |
19 |
34 |
65 |
17 |
25 |
50 |
| 总光通量（ｌｍ） |
1600 |
2700 |
6500 |
1500 |
2200 |
5000 |
| UV辐射（W） |
1 |
＜2 |
3 |
＜1 |
＜2 |
3 |
| IR辐射（W） |
10 |
19 |
32 |
10 |
14 |
29 |
| 色温（°K） |
5800 |
5800 |
| 入射特性（° ） |
- |
- |
- |
5 |
5 |
5 |
※灯管直径为聚光型和平行光型通用尺寸。
■C-BODY 聚光型
| 型 号 |
聚光型 |
| CL300CF-10F/13F |
CL500CF-10F/13F |
CL700CF-10F/13F |
| 功率（W） |
公称 |
300 |
500 |
700 |
| 范围 |
175-325 |
350-525 |
600-750 |
| 电流（A DC） |
公称 |
22 |
32 |
42 |
| 范围 |
13-23 |
23-35 |
35-46 |
| 电压（V DC） |
公称 |
14 |
16 |
17 |
| 范围 |
12-16 |
14-18 |
15-19 |
| 最小启动电压（ｋV） |
30 |
| 最高温度（°Ｃ） |
150 |
| 使用寿命（ｈ） |
1000（初始辐射量的50%） |
| 辐射功率（W） |
75 |
110 |
190 |
| 总光通量（ｌｍ） |
7450 |
11000 |
17500 |
| UV辐射（W） |
4 |
5 |
7 |
| IR辐射（W） |
36 |
65 |
98 |
| 色温（°K） |
5900 |
■D-BODY 聚光型
| 型 号 |
聚光型 |
| CL1000DF-10F/13F |
CL1200DF-10Ｆ/13F |
CL1500DF-10F/13F |
| 功率（W） |
公称 |
1000 |
1200 |
1500 |
| 范围 |
600-1050 |
800-1250 |
900-1550 |
| 电压（A DC） |
公称 |
50 |
63 |
65 |
| 范围 |
30-52 |
45-65 |
45-80 |
| 电压（V DC） |
公称 |
20 |
19 |
18.5 |
| 范围 |
15-22 |
17-22 |
17-23 |
| 最小启动电压（ｋV） |
30 |
| 最高温度（°Ｃ） |
150 |
| 使用寿命（ｈ） |
1000（初始辐射量的50%） |
| 辐射功率（W） |
250 |
270 |
360 |
| 总光通量（ｌｍ） |
23000 |
30000 |
40000 |
| UV辐射（W） |
13 |
15 |
20 |
| IR辐射（W） |
135 |
150 |
200 |
| 色温（°K） |
5900 |
■紧凑型短弧氙灯散热模组
可有效冷却紧凑型短弧氙灯。
具体安装方法，请参照
这里。
| A-BODY系列用（150W） |
B-BODY系列用（125～300W） |
C-BODY系列用（300～700W） |
| 型号 |
产品名称 |
| 1182 |
CL150AF系列模组 |
| 1193 |
CL150AF-10F系列模组 |
|
| 型号 |
产品名称 |
| 1167 |
PCB计时器 |
| 1338 |
300W
平行光系列模组 |
| 1339 |
175W
平行光系列模组 |
|
| 型号 |
产品名称 |
| 1124 |
黄铜阳极接线※1 |
| 1125 |
黄铜阴极接线※1 |
| 1176 |
散热片※1 |
| 1245 |
聚光罩※1 |
| 1381 |
阳极散热模组 |
| 1382 |
阴极散热模组 |
※1 B、C‐BODY通用 |
|
■紧凑型短弧氙灯计时器
该计时器主要用来精确计算紧凑型短弧氙灯的使用时间。
可安装在散热模组上。
| 型 号 |
产品名称 |
| 1519 |
数字计时器（TM2型） |
| 1167 |
PCB·PD（光电二极管）计时器 |
※相关信息请与我公司联系。
■紧凑型短弧氙灯热镜 |

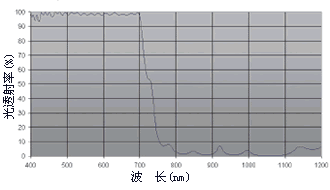

■透射率分布图 |
 |
 |
B-BODY和C-BODY系列用热镜，可吸收氙灯所发出的热辐射。
B-BODY, C-BODY
尺寸单位 mm
