高光普成像系统
HSi系列


Gooch & Housego高光普成像系统 HSi系列打印
Gooch & Housego高光普成像系统 HSi系列 Gooch & Housego高光普成像系统 HSi系列拡大画像を見る

Gooch & Housego公司生产的声光可调谐滤波器(AOTF)(已获得专利权)作为专业成像模组，在多光谱和高光谱成像领域实现了前所未有的高光谱分析及高速成像功能。
该专利技术的问世，使实现成像系统的高性能、高功能、高速处理成为可能，尤其在荧光研究分析领域中的透射成像和反射成像效果显著。
还可用于活细胞以及从动物到临床应用幻灯片等多个应用领域。

Gooch & Housego社製高光普成像系统HSi系列Gooch & Housego社製高光普成像系统HSi系列 光音響チューナブルフィルター（AOTF）（特許取得済み）は、イメージモジュールとしてマルチスペクトル、及びハイパースペクトルイメージを今までにないスペクトル分析と高速性を実現しました。
声光可调谐滤波器（AOTF）
（已取得专利权）

产品特征

  • 载有AOTF系统(声光可调谐滤波器)，可实现100μs以下的高速拍摄；
  • 引入EMCCD技术，实现了高灵敏度测量；
  • 高处理能力；
  • 可任意设定波长范围及光谱宽度；
  • 无需维护；

主要用途

  • 生物成像(in vivo)；
  • 遥感检测（农业·境检测）；
  • 异物检测；
  • 安全设备；
  • 艺术品甄别；
  • 非破坏性检测等。

产品规格

型号 超灵敏度系列 小型·轻量系列 AOTF驱动器
Gooch & Housego社製高光普成像系统HSi系列 Gooch & Housego社製高光普成像系统HSi系列
NEW
Gooch & Housego社製高光普成像系统HSi系列
NEW
Gooch & Housego社製高光普成像系统HSi系列		 Gooch & Housego社製高光普成像系统HSi系列
HSi300 HSi400
（AOTF in/out可）		 HSi440 VIS HSi440 NIR RF驱动器
测量波长范围 450～800nm
（定制范围400～1700nm ）		 450～800nm 500～900nm ―
NA 0.05
分辨率 1.5nm＠405nm、3nm＠800nm
衍射效率 30～40％
阻止带(杂散光去除率) 1×10-3 1×10-6 1×10-3
AOTF最快扫描速度
(1波长)		 < 100μsec
最快数据读取速度
（1波長）※1		 几毫秒(msec)
滤光片转轮数量 无 10片 无
标准相机 ANDOR公司制EMCCD：iXonEM+DU-885 2DCCD：Kodak KAI-0340M 2DCCD：Sony ICX285
相机兼容性 任意C-mount相机均可安装使用※2 无
标准相机像素 1004×1002 pixel 640×480 pixel 1392×1040 pixel
bit数 16bit 12bit 12bit
接 口 USB2.0 USB2.0 Gigabit Ethernet USB2.0
OS环境 Windows XP ―
外形尺寸（L×W×H） 417×203×140mm 370×195×139mm 254×125×106mm 226×163×163mm

重量
（AOTF主体＋相机）

 6.35kg 4.25kg 2.6kg 2.7kg
※1 取决于相机性能参数及测量条件；
※2 更换相机需要协调AOTF之间的时间优化。

不同分光方式的性能对比

分光方式 测量波长范围 分辨率 衍射效率 测量速度 通用性 使用便利性
AOTF（本社产品） ○ ◎ ◎ ◎ ○ ◎
AOTF（其他公司产品） △ ○ ○ ○ ○ ○
液晶可调谐滤波器 ○ △ △ △ ○ ○
干涉滤光片 △ △ △ ○ ◎ △
傅立叶交换成像系统 ◎ ◎ ○ △ △ △

系统结构图

软件:Gooch & Housego高光谱成像系统 HSi300 主体:Gooch & Housego高光谱成像系统 HSi300
?PC(已安装软件)
?显示器　图像处理软件(ENVI)

■ 所谓AOTF

AOTF是一种可随机存取任意波长，且具有高速、高性能特点的固体器件。
本公司生产的AOTF可实现1.5nm的高分辨率。
通过和计算机连动，可实现数百微秒以下的高速扫描功能。
AOTF/Gooch & Housego 高光谱成像系统HSi300 AOTF是一种可随机存取高速、高性能、任意波长的固体滤光片。其内部结构和AOTF的透射特性。

应用事例

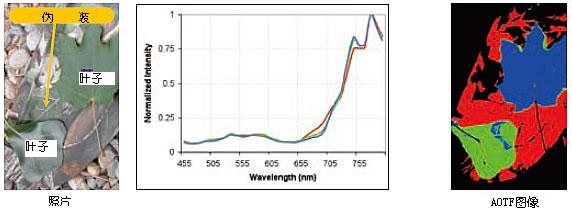

■伪装物识别

伪装物识别/高光谱成像系统 HSi300(HyperSpectral Imaging HSi300)

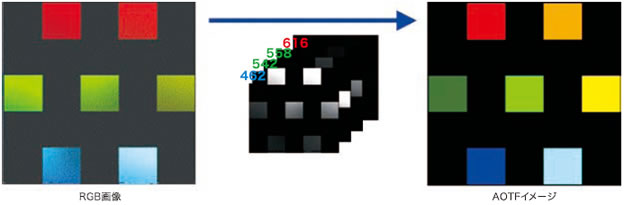

■RGB测量和AOTF测量效果比较

RGB测量和AOTF测量效果比较/高光谱成像系统 HSi300(HyperSpectral Imaging HSi300)
