拉曼分光光度计 SHAKTI PR-1000
载有最新分光器、探针和激光二极管的拉曼分光分析装置。■ 产品特征
|
 |
■ 应用领域
|
|
构成元件性能规格
■ 分光器
具有有效吸收拉曼光谱的最新专利技术探头和采用全息凹面光栅的低杂散光·高效率·高分辨率分光器（F=2.4），实现高精度测量。
| 规 格 | 可选项 | ||
| 波长范围 | 130～2,400cm-1 | ||
| 波长分辨率 | 4～5cm-1（以下像素条件下） | ||
| 光 栅 | 收差修正、高效率 | ||
| 最大散光値 | 10-4 | ||
| 类 型 | 背面照射型2DCCD | ||
| 像素数 | 1024×256 | ||
| 像素间距 | 24μm | ||
| 冷却方式 | 一段冷却 | 二段冷却 | |
| f/＃ | f/2.4 | ||
| 最大容许量 | 垂直方向 | 300,000electrons | |
| 水平方向 | 600,000electrons | ||
■ 探头
可简单变更光纤探头的点测试(spot size)和工作距离。
由于无需对准焦点，使用非常方便。
由于无需对准焦点，使用非常方便。
| 输入侧 | 纤芯直径 | 200μm |
| 受光侧 | budnle数 | 90（6mm高） |
| 滤光片 |
＞10-8 （可选更窄波段） |
■ 激光
不仅能发射出超窄带光谱，光谱辐射不受探头罩温度（-10～55℃）的影响，稳定性高。
另外，具有很好的信噪比(S/N比）。
另外，具有很好的信噪比(S/N比）。
| 辐射波长 | 785nm |
| 辐射功率 | 400mW |
| 波长精度 | ＜0.07nm(1cm-1) |
| 温度的波长依赖性 | ＜0.07nm/℃ |
| 消耗功率 | ＜5.5W |
| SMSR | 40db（标准） |

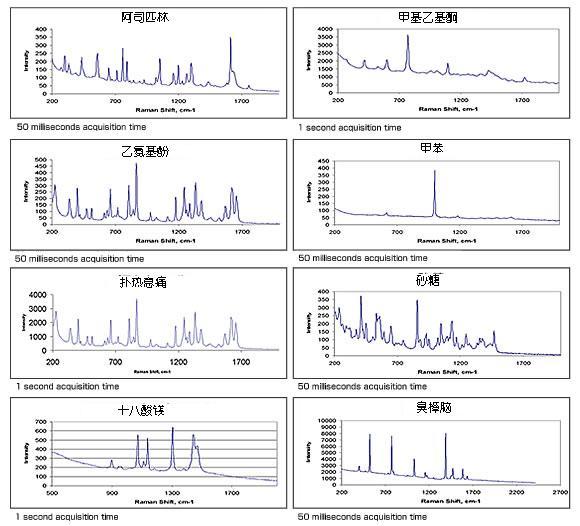

■ 拉曼分光光度计 SHAKTI PR-1000 实测数据事例
拉曼光谱仪 R532-1024 / R785-1024
拉曼光谱仪较适用于光学研究或质量管理。
|
  |
■ 规格
| 型号 | R785-1024 | R532-1024 | |
| 系统整体 | 波长范围 | 200～2,200cm－1 | 200～3,700cm-1 |
| 光谱分辨率 | 2.1cm-1/pixel | 3.7cm-1/pixel | |
| 激光 | 波长 | 785nm | 532nm |
| 输出功率 | 300mW | 100mW | |
| 检波器 | 类型 | 背面照射型FFT-CCD | 背面照射型2DCCD |
| 冷却 | 有 | ||
| ｆ值 | f/3.0 | ||
| 探头 | >10-8 抑制激光辐射 | ||
| 应用软件 | Grams AI/7 with plus /IQ 21CFR Part11 Compliant CDI Spec32 |
Widows系统下的S/W | |

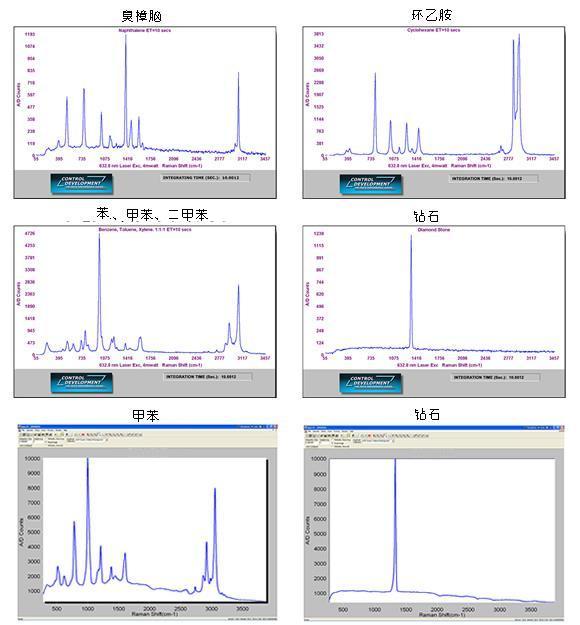

■ 拉曼光谱仪 R532-1024 实测数据事例

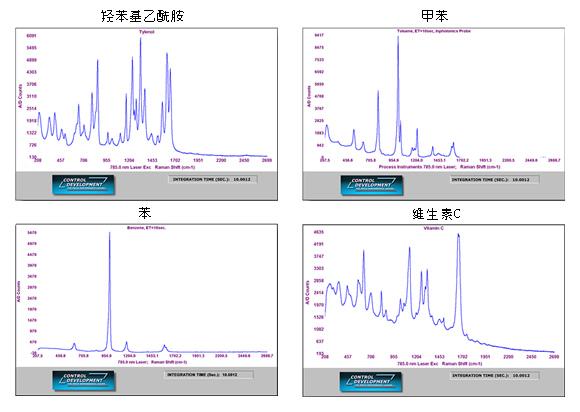

■ 拉曼光谱仪 R785-1024 实测数据事例
拉曼探头
拉曼光谱分析用光纤探头，适合于固体或液体、气体分析。 |
 |

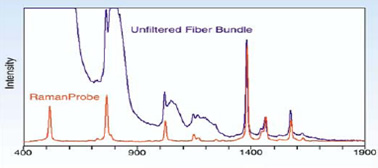

Raman Shift【cm-1】

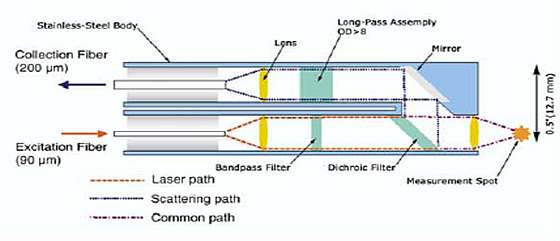

■ 探头头部构成
探头头部由激励发光和受光用光纤一体化的双轴配置光纤所构成。
头部还内置聚光光学系统和阻隔噪音用滤光镜。
头部还内置聚光光学系统和阻隔噪音用滤光镜。
■ 规格
| 规格 | 可选项 | ||
| 激励光波长 | 514,532,632,785 | ||
| 头部 | 大小 | φ12.7㎜ L76㎜ | |
| 构成 | 2单光纤 | ||
| 芯径 | 90μｍ（激励侧） 200μｍ（受光侧） |
||
| N.A | 0.22 | ||
| filter（专利技术） | O.D | >8 （laser line） | |
| 物理耐性 | 长寿命head cable | 耐热，耐压 | |
| 耐化学药品功能 | |||
| 工作距离(WD) | 5mm | ～12.5mm | |
| cable长度 | 5,000mm | ～20,000mm | |
| 安全性能 | 辐射指标 | ClassⅠ 取样器 | |
| 连接方式 | FC | ST、SMA | |
