是可覆盖从紫外线(UV)到整个可见光(VIS)连续光谱的小型UV-VIS光源单元。
产品采用小型氘灯(无电极·高频激励放电管)，实现了产品的小型化和低耗能(３Ｗ)。
本产品最大的特点就是几乎不产生热。
产品特征
- 透视结构(see-through)·光学一体化设计
(氘灯＋0.25W钨丝灯＋shutter＋光学系统＋SMA接头) - All-in-one电路板(供给电源12Vdc/600mA)；
- 用TTL信号可控制两个灯和shutter。
主要用途
小型紫外线分光光度计模块、水质分析、真空紫外线检测、移动测量用光谱仪等。
产品规格
■光谱分布图
 |
※采用D2灯＋卤素灯、400μm光纤时 |
■Ｄ2灯寿命特性
 |
氘灯的使用寿命在1000小时以上。 点灯次数的多少几乎不影响灯泡的使用寿命， 可根据需要进行ON－OFF操作，大幅延长灯泡的使用寿命。 ※250nm波长测量。 |
■Fiber Light 再现性能测试
 |
高频启动式氘灯，可进行瞬间启动。 ※230nm波长测量：15秒点灯，75秒灭灯 |
■光模块
 |
氘灯和钨丝灯通过组装环调整并嵌入至光纤光源。 另外，除氘灯系列以外，共有6种光模块系列供您选择。 |
■光模块断面图 |
■Ｘｅ（氙） |
 |
 ■Ｎｅ（氖） ■Ｈｇ（水银） ※还有氪、氦、NOx等系列。 相关信息请另向我公司咨询。 |
■应用实例
|
■产品规格
| 光纤光源 | |
| 波长范围 | 200-1100 nm; 合成石英系列：（160）185-1100nm; |
| 消耗功率 | 约 ６ W |
| 电气规格 | 12V / 0.6A DC |
| shutter | 0（零） Adj |
| 功 能 | 可分别控制氘灯和卤素灯的点灯作业 |
| 光输出部位 | 光纤专用SMA905接头 |
| 纤芯直径 | φ200μm, 400μm, 600μm |
| Ｎ Ａ | 氘灯0.245, 卤素灯0.057 |
| 冷 却 | 不需要 |
| 使用环境温度 | 5-35℃ |
| 使用环境湿度 | max.90%, 无结露 |
| 外形尺寸 LHW(mm) | 157×37×55 |
| 氘 灯 | |
| 波长范围 | 合成石英系列：160-400nm; |
| 外玻壳 | 石英·合成石英 |
| 辐射功率 | ＞5×10-8W / nmsr ＠ 240nm |
| 稳定性 | ＜1×10-3AU |
| 光谱漂移 | ＜0.25% / h |
| 激励频率 | 250Hz |
| 启动电压 | 约1kV |
| 使用寿命 | ＞1000h @ 240nm（发光强度降至50％以下时） |
| 消耗功率 | 约３W |
| 卤素灯 | |
| 波长范围 | 400-1100nm |
| 使用寿命 | ＞2000h |
※有关特殊灯的技术资料，请点击这里。

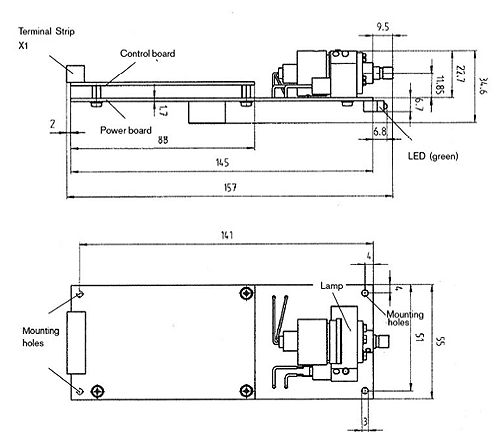

尺寸单位 mm
